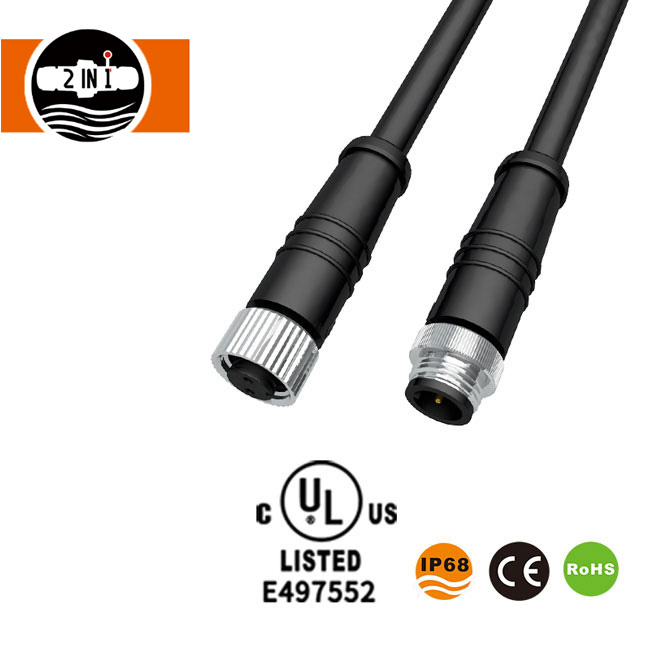

Водонепроникний роз'єм електричного кабелю M12

Водонепроникний з’єднувач електричного кабелю M12 є одним із основних продуктів HuaYi-FaDa Technology, спеціально розробленим для різних сценаріїв електричного з’єднання, що вимагає водонепроникності та стійкості до корозії. Він поєднує в собі практичність і довговічність, адаптуючись до різноманітних складних умов роботи. Виріб має модульну конструкцію: верхня частина має позолочені контактні інтерфейси для забезпечення стабільної передачі струму та сигналу; середня частина має металеву стопорну гайку для підвищення міцності з'єднання та запобігання розриву під час вібрації; а нижня частина має нейлонову оболонку PA66 з відмінною стійкістю до погодних умов і захисними характеристиками. Ці три елементи працюють разом, щоб забезпечити стабільну роботу водонепроникного роз’єму електричного кабелю M12 навіть у суворих умовах. Ми завжди орієнтовані на клієнта, оптимізуємо структуру продукту та покращуємо продуктивність продукту, щоб зробити цей водонепроникний з’єднувач електричного кабелю M12 адаптованим до фактичних потреб застосування в більшій кількості галузей промисловості та зменшити ризик збою з’єднання для наших клієнтів.

Параметр водонепроникного роз'єму електричного кабелю M12

Аналіз структури продукту

Верхня частина: позолочений контактний інтерфейс

Верхня частина водонепроникного з’єднувача електричного кабелю M12 – це контактна зона сердечника, виготовлена ​​з позолоченої латуні. Рівномірне та щільне золоте покриття ефективно ізолює роз’єм від корозійних речовин, таких як повітря та волога, запобігаючи окисленню та іржі, а також забезпечуючи безперервність та стабільність передачі струму та сигналу. Конструкція контактів відповідає галузевим стандартам, забезпечуючи плавне вставлення та видалення, а також щільний контакт. Це ефективно зменшує контактний опір і втрати сигналу, що робить його придатним для потреб низької напруги та струму та ідеальним для промислових сценаріїв із високими вимогами до стабільності сигналу.

Середня частина: металева стопорна гайка

Виріб має металеву гайку в середній частині, виготовлену з високоміцного сплаву та високоточну механічну обробку. Нитки чіткі та правильні, а сила замикання помірна. Він забезпечує фіксацію повороту на 360°, забезпечуючи безпечне та надійне з’єднання між роз’ємом і обладнанням/кабелями, ефективно запобігаючи ослабленню або від’єднанню через вібрацію обладнання або зовнішні впливи. Поверхня металевої гайки оброблена антикорозійним покриттям, що дозволяє їй витримувати такі суворі умови, як вологість і пил, подовжуючи загальний термін служби водонепроникного роз’єму електричного кабелю M12.

Нижня частина: нейлоновий корпус PA66

Нижня частина водонепроникного з’єднувача електричного кабелю M12 – це корпус, виготовлений із високоякісного нейлонового матеріалу PA66, який відповідає стандарту вогнестійкості 94-VO та має чудові вогнезахисні, атмосферостійкі та ударостійкі властивості. Корпус має ретельну герметичну конструкцію, оснащену спеціальним силіконовим водонепроникним кільцем, яке має клас водонепроникності IP67 або вище, ефективно запобігаючи потраплянню пилу, вологи та масла в роз’єм і захищаючи внутрішні контакти та проводку від пошкодження. Одночасно нейлоновий матеріал PA66 також має хорошу стійкість до низьких температур, зберігаючи структурну стабільність навіть у екстремально низьких температурах середовища -40 ℃, не стаючи крихкими та не деформуючись.

Особливості продукту

1. Надійна водонепроникність і пилонепроникність

Водонепроникний роз’єм для електричного кабелю M12 відповідає стандарту водонепроникності та пилонепроникності IP67, деякі моделі можна оновити до IP68. Він ефективно запобігає проникненню пилу та короткочасному зануренню у воду, що робить його придатним для зовнішнього, вологого та запиленого середовища, забезпечуючи комплексний захист електричних з’єднань. Зауважте, що слід уникати тривалого занурення у воду, щоб не вплинути на його захисні властивості.

2. Чудовий матеріал і стійкість до корозії

Контакти виготовлені з позолоченої латуні, корпус - з нейлону PA66, а гайка - з металу. Ці три матеріали працюють разом, щоб підвищити стійкість виробу до корозії, масла та ударостійкості. Продукт пройшов ретельні випробування в сольовому аерозолі (відсутність корозії після 48 годин випробування в нейтральному сольовому аерозолі), що робить його придатним для різних хімічних середовищ у промислових середовищах і подовжує термін його служби.

3. Кілька варіантів контактів і широка сумісність

Пропонує кілька конфігурацій контактів, включаючи 2-контактний, 3-контактний, 4-контактний, 5-контактний, 8-контактний, 2+2-контактний, 2+3-контактний і 2+4-контактний, що дозволяє гнучко вибирати залежно від потреб клієнта. Адаптується до різних сценаріїв живлення та передачі сигналу та сумісний з різними пристроями, такими як світлодіодне освітлення, датчики та виконавчі механізми.

4. Зручне встановлення та безпечне підключення

Підтримує монтаж на задній панелі, спрощуючи процес встановлення, не вимагаючи складних інструментів або спеціальних навичок, таким чином підвищуючи ефективність встановлення. Конструкція центральної металевої стопорної гайки забезпечує плавне вставлення та видалення, а також є стійкою до ударів і запобігає ослабленню, що підходить для сценаріїв промислової автоматизації з частими вібраціями.

5. Передача сигналу з низькими втратами

Позолочені контакти мають низький контактний опір (≤10 мОм) і високий опір ізоляції (≥100 МОм), що ефективно зменшує втрати струму та передачі сигналу, забезпечує стабільну передачу сигналу без перешкод і адаптується до сценаріїв високої точності, таких як промислові шини та передача сигналу датчика.

Технічні переваги

1. Точний виробничий процес

У нас є професійні майстерні з обробки прес-форм, лиття під тиском і обробки апаратного забезпечення, в яких використовується високоточне виробниче обладнання, таке як верстати для вертикального лиття під тиском і фрезерні верстати з ЧПУ, для точної обробки кожного компонента водонепроникного з’єднувача електричного кабелю M12. Це забезпечує точні розміри, акуратну структуру, плавне вставлення та видалення, а також надійну адаптацію. Уся продукція проходить 100% повну перевірку (не вибірку партії), щоб запобігти виходу некваліфікованої продукції з заводу.

2. Стандартизований і сумісний дизайн

Водонепроникний роз’єм електричного кабелю M12 розроблений відповідно до міжнародного стандарту IEC-61076-2-101, має чудову взаємозамінність і зворотну сумісність. Він сумісний з іншими марками роз’ємів M12 з тією ж специфікацією та кодуванням, що знижує витрати на заміну та ризики адаптації для клієнтів. Продукт підтримує кілька методів кодування, включно з кодуванням A, що забезпечує гнучку конфігурацію відповідно до різних сценаріїв застосування.

3. Індивідуальна технічна підтримка

У нас є незалежна дослідницька команда з великим досвідом у налагодженні водонепроникних з’єднувачів. Ми можемо надати послуги з налаштування OEM/ODM на основі конкретних потреб клієнтів, включаючи персоналізоване налаштування конфігурацій контактів, кольорів оболонки, довжини кабелю, рейтингів водонепроникності тощо, щоб відповідати особливим вимогам підключення різних галузей промисловості та обладнання.

4. Сувора система контролю якості

Ми створили систему контролю якості, яка відповідає стандартам ISO9001:2008. Від закупівлі сировини та обробки виробництва до доставки готової продукції, кожен крок суворо контролюється професійними інспекторами з якості. Уся сировина вибирається з екологічно чистих матеріалів, сумісних із RoHS та UL, що гарантує, що наші продукти нетоксичні, екологічно чисті та відповідають екологічним вимогам багатьох країн і регіонів світу.

Відомості про водонепроникний електричний кабельний роз'єм M12

Підключення:

Сценарії застосування

1. Світлодіодне освітлення

Широко використовується в різних світлодіодних освітлювальних приладах, таких як світлодіодні стрічки, світлодіодні настінні ліхтарі, світлодіодні ліхтарі для ґрунту, світлодіодні ліхтарі для мотузок, світлодіодні стрічки, штори та миготливі вогні. Він забезпечує стабільні водонепроникні з’єднання для освітлювального обладнання, адаптуючись до різних сценаріїв освітлення, включаючи зовнішнє та внутрішнє вологе середовище, забезпечуючи нормальну роботу освітлювального обладнання.

2. Промислова автоматизація

Легко підключається до безконтактних перемикачів, пристроїв моніторингу потоку, компонентів польової шини, сенсорних пристроїв і виконавчих пристроїв. Підходить для виробничої автоматизації, робототехніки та механічного обладнання, він підтримує стабільний сигнал і передачу струму в суворих промислових умовах, підвищуючи надійність обладнання.

3. Нова енергія та зв'язок

Адаптований до нового енергетичного обладнання, такого як сонячні фотоелектричні модулі та інвертори, а також до комунікаційного обладнання 5G та екологічно чистих електромобілів. Він має чудову стійкість до погодних умов і перешкод, пристосовуючись до складних умов зовнішнього середовища та забезпечуючи стабільну роботу обладнання.

4. Інші поля

Також застосовується до медичних пристроїв, морського обладнання та механічного обладнання, забезпечуючи відповідні рішення для з’єднання різних пристроїв, які потребують водонепроникних, стійких до корозії та високостабільних з’єднань.

FAQ

Q1: Який рейтинг водонепроникності водонепроникного електричного кабелю M12?

A1: стандартна модель має рейтинг водонепроникності IP67, ефективно запобігаючи проникненню пилу та короткочасному зануренню у воду. Ми також пропонуємо індивідуальний варіант рейтингу IP68, який можна оновити відповідно до потреб клієнта, що підходить для сценаріїв з вищими вимогами до водонепроникності.

Q2: Які конфігурації контактів підтримує продукт? Чи можна налаштувати спеціальні шпильки?

A2: Стандартні конфігурації контактів включають 2-контактний, 3-контактний, 4-контактний, 5-контактний, 8-контактний, 2+2-контактний, 2+3-контактний і 2+4-контактний. Підтримується налаштування OEM/ODM; спеціальні конфігурації та розташування контактів можна налаштувати відповідно до конкретних потреб клієнта.

Q3: Який термін служби продукту? Чи є гарантія якості?

A3: механічний термін служби виробу становить ≥3000 циклів сполучення. При нормальному використанні термін служби може досягати більше 3 років. Ми надаємо гарантію якості 3 роки. Протягом гарантійного терміну ми надамо безкоштовні послуги з ремонту або заміни в разі проблем із якістю, спричинених пошкодженнями, не спричиненими людиною.

Q4: Чи можна надати зразки? Q4: який час доставки зразка?

A4: доступні безкоштовні зразки, по 3 зразки на модель. Термін доставки зразка 3-5 робочих днів. Для індивідуальних зразків термін доставки буде подовжено залежно від складності налаштування.

Q5: який час доставки замовлення? Чи підтримуєте ви оптові закупівлі?

A5: Стандартний час доставки замовлення становить 2-3 тижні. Оптові замовлення можна коригувати відповідно до кількості замовлення та графіка виробництва. Ми підтримуємо оптові закупівлі, які пропонують більш конкурентоспроможні ціни. Будь ласка, зверніться до нашої команди продажів для отримання деталей.

Q6: Чи відповідає продукт вимогам захисту навколишнього середовища?

A6: Так, наш водонепроникний з’єднувач електричного кабелю M12 використовує екологічно чисту сировину, яка відповідає RoHS. Виробничий процес відповідає екологічним вимогам, а продукт нетоксичний і нешкідливий, відповідає екологічним нормам багатьох країн і регіонів світу.
