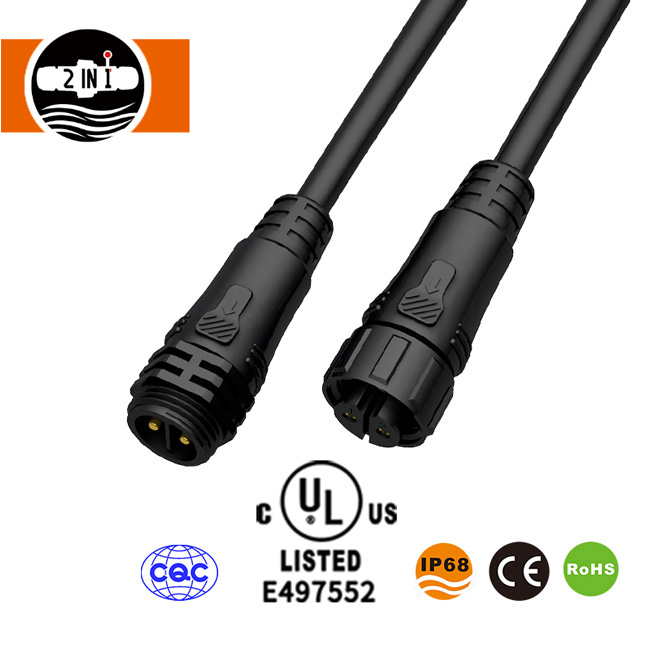

Водонепроникний кабельний роз’єм M19

Водонепроникний кабельний роз’єм M19, незалежно розроблений і виготовлений компанією HuaYi-FaDa Technology, має інтегровану герметичну структуру, що робить його придатним для складних умов експлуатації, таких як вологість, пил і зовнішній дощ. Продукт пропонує як паяні, так і гвинтові способи підключення з кількістю жил від 2 до 14, а також підтримує змішану кількість жил живлення та сигналу, що дозволяє інженерам гнучко вибирати під час проектування та інтеграції продукту.

Наш водонепроникний штекерний і розетковий кабельний з’єднувач M19 оснащений роз’ємами «папа» та «мама» та основою для монтажу на панелі, що забезпечує швидке з’єднання «провід-провід» і «провід-панель», зменшуючи складність монтажу на місці та покращуючи загальну стабільність системи.

Параметр водонепроникного кабельного роз’єму M19

Особливості продукту

1. Багатоядерна та змішана конфігурація

Кількість ядер коливається від 2 до 14, що відповідає різним вимогам до живлення та сигнальних схем.

Підтримує змішану кількість ядер для потужності + сигналу: 2+3, 2+4, 2+5, 3+4 тощо.

Інтегрує передачу електроенергії та сигнали керування в одному корпусі, зменшуючи кількість проводів.

2. Стабільна структура з'єднання

Стандартні паяні клеми забезпечують низький контактний опір і стабільну передачу. Додатковий гвинтовий обжим дозволяє швидко та легко підключати електропроводку на місці. Роз'єми типу "папа" та "мама" розташовані для запобігання неправильному вставленню.

3. Високий захист і герметизація

Подвійні силіконові ущільнювальні кільця забезпечують більш надійне ущільнення після сполучення. Клас водонепроникності IP67 забезпечує тривале використання у вологому та розпиленому середовищі. Стійкий до пилу та масла, підходить для промислових середовищ.

4. Гнучка установка

Підтримує прямий монтаж кабелю та панельний монтаж. Можливість адаптації до різних виходів обладнання, інтерфейсів шасі та проводки зовнішнього освітлення. Стандартизована різьба M19 забезпечує надійне замикання та стійкість до вібрації.

Технічні переваги

Довговічність матеріалу: Корпус виготовлено з армованого волокном PA66 матеріалу, що забезпечує високу механічну міцність, властивості проти старіння та стійкість до УФ-променів, що підходить для тривалого використання на вулиці.

Виводи з низькими втратами при контакті виготовлені з позолоченого мідного сплаву, що зменшує контактний опір і покращує пропускну здатність при високому струмі та цілісність сигналу.

Водонепроникний кабельний роз’єм M19 проходить процес стабільної герметизації після пайки, що знижує ризик проникнення вологи та подовжує термін служби.

Сумісність забезпечує взаємодію зі штекерами, розетками та панельними кріпленнями однакових специфікацій, зменшуючи витрати на запасні частини.

Підключення:

Атестація продукту для водонепроникного кабельного роз’єму M19

Цей водонепроникний кабельний роз’єм M19 має сертифікат CE, RoHS, CQC. Він має рівень водонепроникності IP68.

Чому обирають нас?

16 років професійного досвіду виробництва водонепроникних конекторів

Повний власний виробничий ланцюг, контрольована якість і терміни доставки

Роки виробництва OEM для міжнародних брендів, зріла система контролю якості

Повні технічні характеристики водонепроникного кабельного роз’єму M19, що швидко відповідає вимогам проекту

Надання повної підтримки від вибору й налаштування до післяпродажного обслуговування

FAQ

Питання 1: Який рейтинг водонепроникності водонепроникного кабельного роз’єму M19?

A: Клас захисту IP67, може витримувати занурення у воду на глибину 1 метр протягом 30 хвилин без потрапляння води, підходить для зовнішнього вологого середовища.

Q2: Чи може він передавати потужність і сигнали одночасно?

A: Так. Підтримує змішану кількість жил, наприклад 2+3, 2+4, 2+5 і 3+4, що відповідає вимогам до підключення живлення та сигналу на одному кабелі.

Q3: Які існують методи підключення?

A: Доступні два типи проводки: паяні клеми та гвинтові обтиски, які можна вибрати відповідно до виробничого процесу.

Q4: Чи підтримується монтаж на панелі?

A: Так. Відповідні штекерні та жіночі роз’єми на лицьовій панелі дозволяють безпосередньо встановлювати на корпуси обладнання, шасі та основи освітлювальних приладів.

Q5: Чи підтримується налаштування?

A: Так. Ми можемо налаштувати кількість жил, довжину дроту, колір роз’єму та спосіб підключення відповідно до вимог замовника.

Q6: Чи безкоштовні зразки?

A: 3 безкоштовні зразки надаються для стандартних моделей; витрати на доставку обумовлюються обома сторонами.
