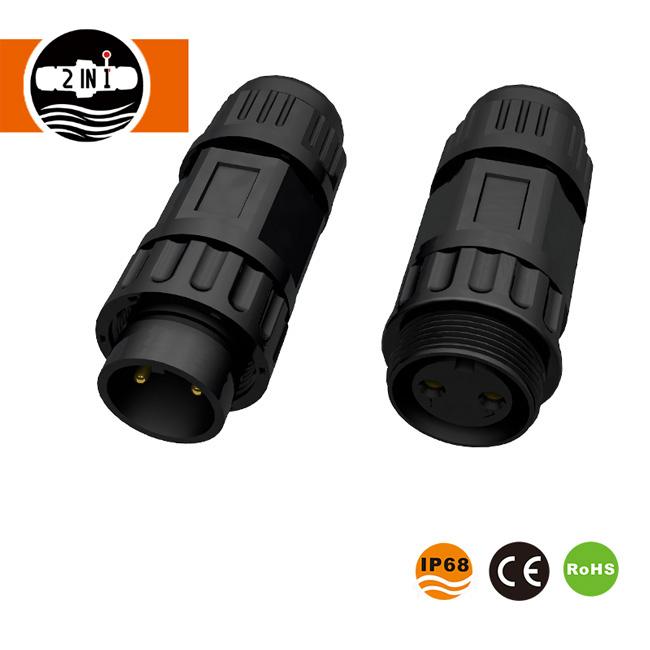

Багатоштирьковий водонепроникний з’єднувач для припою

Багатоштирьковий водонепроникний з’єднувач для пайки – це з’єднувач, розроблений технологією HuaYi-FaDa для зовнішнього, вологого та суворого середовища. Його основна функція полягає в досягненні водонепроникного з’єднання між проводами, одночасно забезпечуючи стабільну передачу сигналу та електроенергії. У цьому продукті використовується метод паяного з’єднання, що дозволяє легко вставляти та від’єднувати після складання. Від'єднати так само просто, як відкрутити основний корпус, що робить його простим і ефективним у використанні.

Параметр

Структура продукту та основні компоненти

Водонепроникність багатоконтактного водонепроникного роз’єму для паяного проводу пояснюється його багатокомпонентною спільною конструкцією. Ці компоненти працюють разом, утворюючи комплексну систему захисту ущільнення. Ключові основні компоненти включають:

• Ущільнювальні кільця: виготовлені з силікону, стійкого до старіння та високих/низьких температур, вбудовані в інтерфейс роз’єму, ефективно запобігають проникненню вологи через сполучні зазори, підвищують ефективність ущільнення сердечника, адаптуються до тривалого використання в різних середовищах і не легко втрачають силу попереднього затягування через теплове розширення та звуження.

• Водонепроникний герметик: заповнює критичні щілини всередині роз’єму, додатково посилюючи ефект ущільнення, запобігаючи потраплянню вологи, пилу та інших забруднень у внутрішні схеми, уникаючи поганого контакту або короткого замикання та забезпечуючи стабільність електричного з’єднання.

• Гнучкі торцеві ущільнювачі: розроблені спеціально для кабелів після пайки, вони щільно охоплюють поверхню кабелю, ущільнюючи ущільнення, адаптуючись до кабелів різного діаметру, запобігаючи проникненню вологи в місцях з’єднання кабелю та роз’єму, а також мають певний ступінь міцності на вигин і розтяг.

• Металевий/інженерно-пластиковий корпус: виготовлений із високоміцних матеріалів, він має відмінну механічну міцність, стійкість до корозії та ударостійкість, захищаючи внутрішні контакти та схеми. Підходить для складних середовищ, таких як зовнішні та промислові установки, він також забезпечує допоміжне ущільнення.

• Контакти для паяного дроту: виготовлені з високоякісного мідного сплаву, з прецизійною механічною обробкою та поверхневою обробкою, ці контакти демонструють низький контактний опір, чудову провідність і міцні паяні з’єднання, що ефективно забезпечує стабільну передачу живлення та сигналу та стійкість до окислення протягом тривалого використання.

Відомості про багатоконтактний водонепроникний з’єднувач для припою

Підключення:

Кваліфікація продукту багатоконтактного водонепроникного з’єднувача для пайки

Цей багатоконтактний водонепроникний з’єднувач для припою пройшов сертифікат CE, RoHS, CQC. Він має рівень водонепроникності IP68.

Технічні переваги

I. Переваги технології ущільнення

У нашому багатоконтактному водонепроникному з’єднувачі під пайку використовується багатошарова ущільнювальна конструкція, яка поєднує ущільнювальні кільця, водонепроникний герметик і гнучкі торцеві ущільнення для досягнення рейтингу водонепроникності IP67 і IP68. Рейтинг IP68 дозволяє занурювати його у воду на глибину 1 метр протягом понад 30 хвилин без протікання, забезпечуючи повну пило- та водостійкість. Він може витримувати зовнішній дощ, вологе середовище та забруднення промисловим маслом, ефективно захищаючи точки з’єднання від корозії зовнішнього середовища.

II. Електричні переваги

Контакти виготовлені з високоякісного мідного сплаву, мають точну механічну обробку та обробку поверхні, що забезпечує низький і стабільний контактний опір і чудову провідність. Це ефективно зменшує загасання сигналу та втрати потужності, забезпечуючи стабільну потужність і передачу сигналу. Продукт може похвалитися чудовими характеристиками ізоляції з опором ізоляції ≥20 МОм і витримкою напруги 250 В постійного струму/50 мілісекунд, ефективно запобігаючи коротким замиканням, витокам та іншим загрозам безпеці та адаптуючись до різних сценаріїв застосування напруги та струму.

III. Переваги конструкції

Багатоконтактний водонепроникний з’єднувач для паяного дроту має зручний структурний дизайн, який полегшує з’єднання проводів і забезпечує високу ефективність складання. Це забезпечує плавне вставлення та видалення, що дозволяє швидко підключити та працювати після складання. Від'єднати так само просто, як відкрутити основний корпус, не потребуючи складних інструментів. У продукті використовується поляризована конструкція зі структурою направляючої з ключем, щоб ефективно запобігти неправильному вставленню та забезпечити правильне встановлення. Міцна структура оболонки забезпечує чудову міцність на удар і міцність на розрив, що підходить для тривалого використання.

IV. Матеріальні переваги

Оболонка виготовлена ​​з високоміцного технічного пластику або металу, що володіє чудовою стійкістю до корозії, високих і низьких температур і механічною міцністю. Він витримує широкий температурний діапазон від -40 ℃ до +85 ℃ і не схильний до старіння або деформації. Ущільнювачі виготовлені зі стійкого до старіння та хімічно стійкого силікону або фторкаучуку, що забезпечує тривалу довговічність і подовжує термін служби виробу. Контактні матеріали проходять ретельний відбір, виявляючи стійкість до окислення та зносу, щоб забезпечити стабільність і довговічність з’єднання.

1. Якому конкретному водонепроникному рейтингу відповідає багатоконтактний водонепроникний з’єднувач для пайки?

A: Стандартний рейтинг водонепроникності нашого продукту становить IP67, і ми можемо налаштувати його до IP68 за запитом. IP67 забезпечує повний захист від пилу, без витоку після занурення в 1 метр води на 30 хвилин. IP68 забезпечує тривале занурення під воду (конкретну глибину можна налаштувати), повністю запобігаючи проникненню води та відповідаючи стандартам IEC 60529.

2. Які характеристики контактів підтримує продукт? Чи можна налаштувати спеціальні шпильки?

В: Специфікації стандартних контактів включають 2-контактний, 3-контактний, 4-контактний, 8-контактний і 12-контактний, а також комбіновані контакти живлення та сигналу (2+3 контакти, 2+4 контакти). Ми підтримуємо спеціальні специфікації штифтів, які можуть бути розроблені та виготовлені нашою командою досліджень і розробок відповідно до конкретних потреб клієнта для задоволення персоналізованих сценаріїв застосування.

3. Чи можна налаштувати довжину кабелю та діаметр дроту версії кабелю з проводами?

A: Так, їх можна налаштувати. Довжину кабелю, діаметр і матеріал дротової версії можна регулювати відповідно до потреб клієнта. Ми рекомендуємо відповідні специфікації кабелю на основі сценарію застосування замовника, щоб забезпечити надійні та придатні з’єднання.

4. Який термін служби продукту? Який гарантійний термін?

A: За нормального використання виріб має термін служби ≥500 циклів із загальною тривалістю служби понад 5 років. Надаємо гарантію якості 3 роки. Протягом гарантійного періоду пошкодження, спричинені проблемами якості продукту, будуть відремонтовані або замінені безкоштовно.

5. Як подати заявку на безкоштовні зразки? Скільки часу займає доставка зразка?

A: Клієнти можуть подати заявку на безкоштовні зразки, звернувшись до служби підтримки клієнтів. Для кожної моделі можна замовити до 3 зразків. Термін доставки зразка 3-5 робочих днів. Ми організуємо виробництво та відвантаження якнайшвидше, щоб клієнти могли негайно перевірити продуктивність продукту.

6. Що таке цикл доставки замовлення? Чи підтримуєте ви налаштування OEM/ODM?

A: Стандартний цикл доставки замовлення становить 2-3 тижні. Більші замовлення можуть бути скориговані відповідно до виробничих планів. Ми підтримуємо послуги з налаштування OEM/ODM і можемо налаштувати ексклюзивні багатоконтактні водонепроникні з’єднувачі для пайки відповідно до бренду клієнта, технічних характеристик і вимог до конструкції.

7. Який діапазон робочих температур виробу? Чи може він витримати екстремальні умови?

A: Діапазон нормальних робочих температур виробу становить від -40 ℃ до +85 ℃. Він має відмінну стійкість до високих і низьких температур і може адаптуватися до зовнішнього холоду, високих температур і промислових високих температур. Він також має маслостійкість, стійкість до хімічної корозії та стійкість до ультрафіолету, що забезпечує стабільну роботу в складних і екстремальних умовах.
