Які різні рейтинги водонепроникності для роз’ємів? Які відповідні вимоги до водонепроникності?

У промисловості, автомобілебудуванні, споживчій електроніці та зовнішньому обладнанні,водонепроникні роз'ємиє ключовими компонентами, які забезпечують стабільну роботу обладнання у вологому, запиленому або підводному середовищі.

Стандарти рейтингу водонепроникності для роз’ємів в основному базуються на стандарті IEC 60529 IP (захист від проникнення), встановленому Міжнародною електротехнічною комісією (IEC), і стандартах рейтингу IP у ISO 20653. Китайські національні стандарти посилаються на стандарт, встановлений QC/T 413.

Різні стандарти відображають різні вимоги та характеристики додатків, і кожен стандарт постійно оновлюється та вдосконалюється в міру розвитку додатків.

Загальні стандарти IP пояснюються нижче:

Значення рейтингу захисту IP

Перша цифра (Рейтинг пилонепроникності): Діапазон від 0 до 6, що вказує на здатність захищати від проникнення твердих сторонніх предметів. Чим більше число, тим сильніший захист. Наприклад, рейтинг 0 не забезпечує жодного захисту, а рейтинг 6 повністю запобігає проникненню пилу.

Друге число (Рейтинг водонепроникності): Діапазон від 0 до 8, що вказує на здатність захищати від проникнення рідкої води. Чим вище число, тим краще водонепроникність.

Клас захисту від пилу (перша цифра)

Оцінки пилонепроникності варіюються від 0 до 6, що відображає здатність обладнання захищати від пилу:

IP0X: відсутність захисту, відсутність пилозахисту.

IP1X: захищає від проникнення твердих предметів діаметром понад 50 мм.

IP2X: захищає від проникнення твердих предметів діаметром понад 12,5 мм.

IP3X: захищає від проникнення твердих предметів діаметром понад 2,5 мм.

IP4X: захищає від проникнення твердих предметів діаметром понад 1 мм.

IP5X: захищає від проникнення пилу, але не повністю; невелика кількість пилу допускається всередині обладнання.

 IP6X: Повністю захищає від проникнення пилу; внутрішня частина обладнання не містить пилу.

Специфічний рейтинг водонепроникності (друга цифра) і вимоги

• IPX1: відсутність впливу вертикальної крапельної води; можна розмістити в захищеному місці під час невеликого дощу.

• IPX2: не піддається впливу крапель води під кутом нахилу 15°, трохи суворіше, ніж IPX1, підходить для обладнання, розміщеного під кутом.

• IPX3: стійкість до бризок води під кутом до 60°.

• IPX4: стійкість до бризок води з усіх боків.

• IPX5: Стійкість до струменів, витримує сильні струмені з усіх боків.

• IPX6: стійкий до сильних струменів, витримує сильний потік води з усіх боків.

• IPX7: стійкий до занурення, можна занурювати у воду на певну глибину та на певний період часу, наприклад, у межах 1 метра та не більше ніж на 30 хвилин.

• IPX8: Стійкість до постійного занурення, можливість постійного занурення у воду на певну глибину та протягом певного періоду часу, як-от роз’єми, що використовуються в обладнанні для глибоководних досліджень.

Існує спеціальний рейтинг: IPX9K.

Раніше IPX4K, IPX6K і IPX9K були ексклюзивними для автомобільної промисловості, але пізніше їх застосування поширилося на інші галузі.

У серії ISO 16750, DIN 40050 і ISO 20653 IPX9K є найсуворішим рейтингом водонепроникності. Це включає випробування IPX9K у внутрішньому стандарті автомобільної промисловості QC/T417.1-2001 «Методи випробувань і загальні вимоги до продуктивності роз’ємів автомобільних джгутів».

З наступними оновленнями стандартів і додаванням нових сфер застосування сфери застосування IPX9K продовжували розширюватися.

• IPX9K: найвищий рейтинг водонепроникності, можна очищати за умов високої температури та високого тиску, підходить для харчового обладнання, сільськогосподарської техніки, мийних машин високого тиску та іншого обладнання.

Рекомендація щодо сили бренду: чому варто вибрати технологію HuaYi-FaDa

Технологія HuaYi-FaDaє професійним вітчизняним підприємством, що спеціалізується на дослідженнях і розробках, виробництві та продажу водонепроникних з’єднувачів, має багаторічний досвід виробництва, повну систему виробництва та зрілі процеси контролю якості.

Ми зосереджені на проектуванні та виготовленніводонепроникне з'єднаннярішення з продуктами, що охоплюють кілька серій, включаючи сигнальні роз’єми, роз’єми живлення та мережеві роз’єми, які широко використовуються в промисловій автоматизації, зовнішньому освітленні, новій енергетиці, комунікаційному обладнанні, сценічному обладнанні та системах моніторингу. Наші основні переваги:

Професійна потужність фабрики: у нас є власні майстерні з виготовлення прес-форм, лиття під тиском, виробництва дроту та монтажу, які забезпечують комплексне обслуговування від проектування до доставки, забезпечуючи стабільну та контрольовану якість і час доставки.

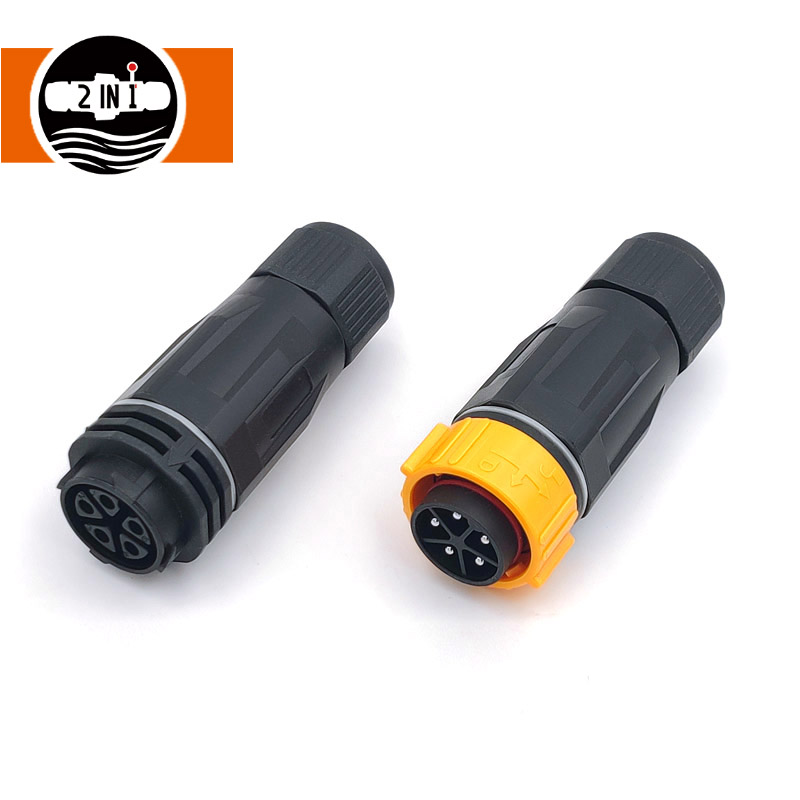

Повний асортимент водонепроникних продуктів: ми пропонуємо мініатюрні роз’єми M8, роз’єми для сильного струму 40 А, водонепроникні мережеві роз’єми RJ45, водонепроникні роз’єми з гвинтовим фіксатором тощо, що задовольняють потреби підключення різних пристроїв.

Стабільна та надійна продуктивність продукту: завдяки використанню високоякісних конструкційних пластмас, контактів із мідного сплаву та силіконових ущільнювальних конструкцій наші продукти мають клас захисту IP67/IP68, що забезпечує тривале використання у вологих, запилених і високих/низьких температурах.

Комплексні сертифікати та контроль якості: наші продукти мають сертифікати CE, RoHS та інші сертифікати. Кожен продукт проходить кілька раундів тестування перед тим, як залишити завод, щоб забезпечити стабільне з’єднання та безпечне використання.

Гнучке налаштування та швидке обслуговування: ми підтримуємо вимоги до налаштування довжини дроту, роз’ємів, кількості жил і методів встановлення. Ми забезпечуємо тестування зразків, технічну підтримку, швидку доставку та післяпродажне обслуговування.
