У таких сферах, як зовнішнє обладнання, промислова автоматизація, морська техніка та транспортні засоби з новою енергією, надійність електричних з’єднань часто визначає термін служби всієї системи.Водонепроникні круглі з'єднувачіпризначені для вирішення проблем з підключенням у суворих умовах, пов’язаних із вологістю, пилом і вібрацією. Це більше, ніж просто «заглушки» – це комплексні інженерні рішення, що об’єднують ущільнення, блокування та передачу сигналу.

Чому варто вибрати Circular?

У інженерних додатках переваги круглих з’єднувачів випливають із природної раціональності їхньої геометричної структури.

• Високе використання простору: круглий поперечний переріз дозволяє розмістити максимальну кількість контактів на найменшій площі, що забезпечує конфігурацію контактів з високою щільністю.

• Проста реалізація ущільнення: круглий профіль у поєднанні з ущільнювальними кільцями або прокладками створює рівномірний радіальний тиск, забезпечуючи надійне ущільнення.

• Чудова механічна міцність: круглі корпуси рівномірно розподіляють навантаження, забезпечуючи кращу стійкість до ударів і вібрації, ніж прямокутні з’єднувачі. Різьбові та байонетні замкові механізми забезпечують надійнішу безпеку сполучення.

Навпаки, стандартні неводонепроникні роз’єми зазвичай підходять лише для сухих приміщень. Без герметизуючих конструкцій вони схильні до виходу з ладу через потрапляння води або деградацію ультрафіолетовим випромінюванням під час перебування на відкритому повітрі.

Розуміння рейтингів IP: перший крок у виборі

«Водонепроникність» — це загальне поняття, яке в інженерній практиці має кількісно оцінюватися за допомогою рейтингів IP (захист від проникнення). Відповідно до стандарту IEC 60529, перша цифра після IP означає захист від пилу, а друга цифра означає захист від води.

Основна примітка. Рейтинг IP роз’єму зазвичай стосується його захисної здатності в сполученому стані. Якщо порт обладнання відкритий протягом тривалого часу, необхідно встановити захисний ковпачок; інакше захист буде порушено.

Матеріали та конструкція визначають термін служби

Крім рейтингу IP, вибір матеріалу безпосередньо впливає на довговічність роз’єму в певних середовищах.

• Матеріали корпусу: для тривалого використання на відкритому повітрі рекомендуються термопластичні матеріали (такі як полікарбонат і PBT) – вони легкі, стійкі до корозії та стійкі до ультрафіолету (сертифіковано UL F1). Металеві корпуси (алюмінієвий сплав, нержавіюча сталь) підходять там, де потрібна висока механічна міцність або захист від електромагнітних перешкод, причому нержавіюча сталь є кращим вибором для морських соляних бризок.

• Механізми блокування:

• Різьбове фіксування: найнадійніше, чудова стійкість до вібрації, підходить для важкої промисловості.

• Блокування байонетним кріпленням/блокуванням Push-Pull: дозволяє швидко вставляти та витягувати з чітким звуковим сигналом «клацання», заощаджуючи значний час встановлення, особливо ідеально для операцій над головою або в обмеженому просторі.

• Контакти: щоб забезпечити стабільність сигналу, контакти зазвичай виготовляються з мідного сплаву з позолотою для захисту від окислення та корозії.

Практичні міркування щодо встановлення та обслуговування

Під час фактичного встановлення та технічного обслуговування наступні моменти безпосередньо визначають, чи повністю реалізовано захист роз’єму:

1. Уникайте натягу кабелю: ніколи не тягніть за кабель, щоб з’єднати або роз’єднати роз’єм. Розтягнення кабелю може пошкодити задню ущільнювальну конструкцію, що призведе до втрати рейтингу IP. Під час монтажу переконайтеся, що для кабелю передбачено адекватне розвантаження.

2. Затягуйте лише вручну: за винятком портів для спеціальних інструментів, усі операції з блокування слід виконувати вручну. Надмірне затягування гайковими ключами або інструментами може пошкодити різьбу або корпус.

3. Регулярна перевірка: Періодично перевіряйте, чи ущільнювальні кільця не старі та не тріснули, а також чи контакти не поржавіли та не забруднені. Якщо порти не використовуються протягом тривалого часу, закрийте їх захисними кришками.

Основні бренди та серіали на ринку

Залежно від різних вимог застосування, на ринку вже доступний ряд продуктів зрілої серії:

Amphenol: серія X-Lok підтримує швидке замикання, а серія M12 S-Code відповідає стандарту IEC 61076-2-111, пропонуючи клас захисту IP67/IP68/IP69K, підходить для промислової автоматизації та залізничного транспорту.

Omron: серія XS5 (M12 SmartClick) має інноваційну внутрішню структуру блокування, яка запобігає застряганню сміттям, підтримує швидке блокування на 1/8 оберту та широко використовується в сценаріях автоматизації фабрик, таких як автомобільна промисловість, харчова промисловість і виробництво напоїв.

Bulgin: його серія 400 забезпечує захист IP68/IP69K, охоплюючи джерела живлення, дані та радіочастотні з’єднання, придатні для суворих умов, таких як судноплавство та харчова промисловість.

Souriau - Eaton: серія UTS має пластиковий корпус із байонетним замиканням на 1/3 оберту, причому деякі моделі зберігають рейтинг IP68 навіть у непідключеному стані та підтримують змішані конфігурації живлення та сигналу.

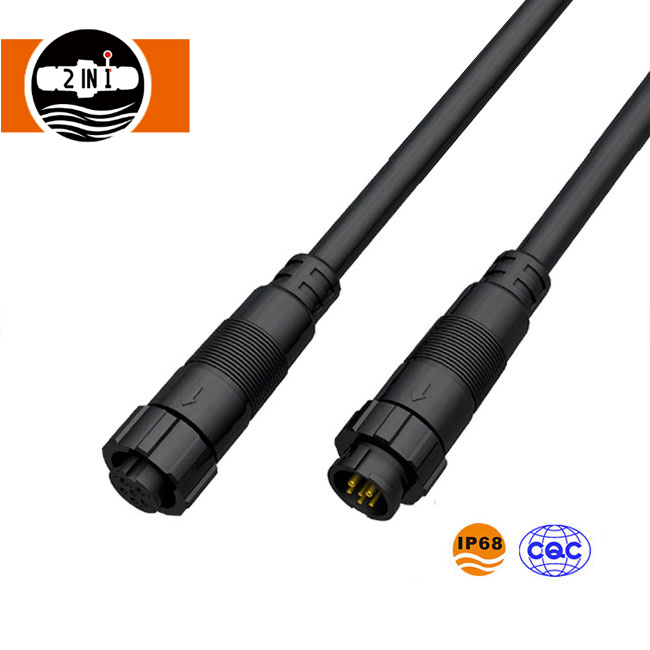

HuaYi-FaDa: серія M26 пропонує як формовані, так і знімні версії, що підтримують ступінь захисту IP68, мають вогнестійкі, антиокислювальні та корозійні властивості, придатні для світлодіодного освітлення, сценічного обладнання, інтелектуальної мережі, сонячної енергії та обладнання для автоматизації, з доступними індивідуальними послугами, включаючи довжину кабелю та варіанти кольору корпусу.

Усі сторонні бренди та моделі продуктів, згадані в цій статті, є власністю відповідних власників і надаються лише для довідкових цілей.Технологія HuaYi-FaDaє незалежним виробником і не має зв’язку з вищезазначеними брендами, якщо інше прямо не зазначено.
