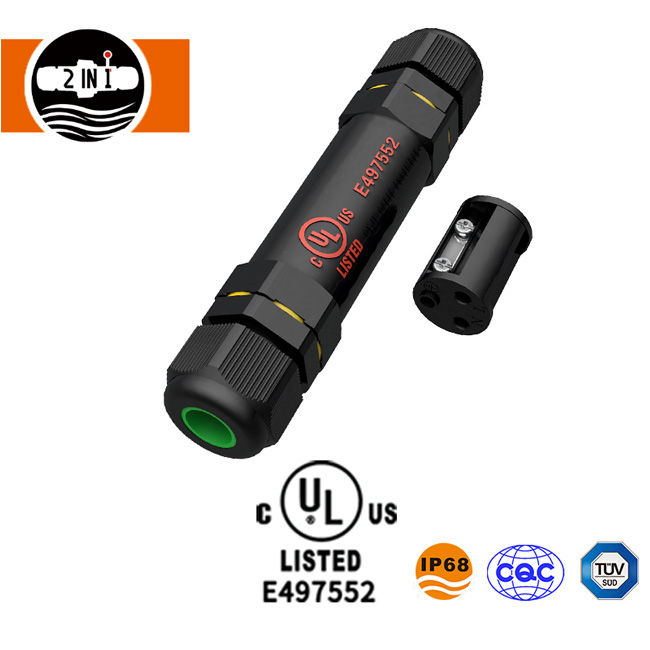

Водонепроникний з’єднувач із гвинтовим закріпленням, занесений до списку UL
  • Водонепроникний з’єднувач із гвинтовим закріпленням, занесений до списку UL Водонепроникний з’єднувач із гвинтовим закріпленням, занесений до списку UL

Водонепроникний з’єднувач із гвинтовим закріпленням, занесений до списку UL

Водонепроникний роз’єм HuaYi-FaDa з гвинтовою клемою, внесений до списку UL, має захист IP68, варіанти з 2–5 полюсами та гвинтові клеми для зовнішнього освітлення та промислового обладнання. Підходить для проводів 14–18 AWG і кабелів 6–12 мм, підтримує струм 6–10 А та роботу в режимі середньоквадратичного значення змінного струму 500 В. Доступні налаштування OEM/ODM і тестування зразків.

Надіслати запит

Опис продукту

Водонепроникний з’єднувач HuaYi-FaDa з гвинтовим закріпленням, занесений до списку UL, підтримує польову проводку у зовнішньому освітленні, обладнанні автоматизації та електричних вузлах, що вимагають ущільнення з рейтингом IP68, гвинтових клемних з’єднань та 2–5-полюсних конфігурацій.

  • IP68
  • UL / TUV / CQC
  • 2–5 Полюс
  • 14–18 AWG
  • UL94 V-0

Конструкція підключення та варіанти полюсів

Роз'єм використовує гвинтові клеми для прямого завершення проводів без пайки. Його пряма кругла структура поєднує в собі електричні контакти, кабельні вводи та ущільнювальні компоненти. Воно належить доГвинтовий з'єднувачсерії в межахРоз'єм ULдіапазон.

  • Конфігурації стовпів 2-контактний, 3-контактний, 4-контактний і 5-контактний
  • Діапазон проводів 14–18 AWG
  • Діаметр кабелю 6,0–12,0 мм
  • Спосіб підключення Гвинтова кінцівка для польового монтажу
  • Колір корпусу чорний
  • Позначення моделі PG13
UL Listed Waterproof Connector With Screw Termination structure
Пряма кругла структура з гвинтовими клемами та силіконовим ущільненням

Електричні та механічні характеристики

Параметр Специфікація
Назва продукту Водонепроникний з’єднувач із гвинтовим закріпленням, занесений до списку UL
Модель PG13
Ступінь захисту IP68
Номінальний струм 6–10 А
Робоча напруга 500 В змінного струму RMS
Витримує напругу 1500 В змінного струму, 1 хвилина
Контактний опір Менше 5 мОм
Опір ізоляції Більше 500 МОм
Довговічність сполучення ≥3000 циклів
Робоча температура від -40°C до +105°C
Рейтинг полум'я UL94 V-0
Калібр дроту 14–18 AWG
Діаметр кабелю 6,0–12,0 мм
Контактний матеріал Нікельований мідний сплав
Корпус і утеплення Високоякісний інженерний пластик
Матеріал ущільнення Силікон

Характеристики матеріалу та захисту

Корпус та ізоляція

Для корпусу та ізольованих компонентів використовується конструкційний пластик із специфікацією вогнестійкості UL94 V-0.

Провідні контакти

Нікельовані контакти з мідного сплаву забезпечують електричний зв'язок між провідниками. Зазначений контактний опір менше 5 мОм, тоді як опір ізоляції перевищує 500 МОм.

Ущільнювальні компоненти

Силіконовий ущільнювач є частиною водонепроникної конструкції. Заявлений рейтинг IP68 стосується захисту від пилу та води за певних умов випробування.

UL Listed Waterproof Connector With Screw Termination sealing parts
Корпус із інженерного пластику, нікельовані контакти та силіконовий ущільнювач

Сумісність програм

Водонепроникний з’єднувач з гвинтовою кінцевою реєстрацією UL призначений для електричних вузлів, де потрібні гвинтові клеми та захист від навколишнього середовища.

  • Зовнішнє освітлення

    Електричні з'єднання в сумісних освітлювальних установках.

  • Промислова автоматизація

    Електропроводка для сумісних систем керування та обладнання.

  • Техніка

    Електричні вузли, що підключаються до мережі, що вимагають певних розмірів кабельного вводу.

  • Сонячне обладнання

    Допоміжні електричні з’єднання, де вимоги до напруги, струму та навколишнього середовища відповідають характеристикам роз’єму.

  • Обладнання зв'язку

    З'єднання в сумісних вузлах обладнання.

Супутні товари:Водонепроникний гвинтовий з’єднувач зі списку UL · Водонепроникний роз'єм UL, гвинтовий T-образний гвинт · Водонепроникний гвинтовий з'єднувач

Сертифікація та перевірка відповідності

З’єднувач має сертифікати UL, TUV і CQC, а також відповідність RoHS. Його рейтинг IP68 вказує на захист від проникнення пилу та води за певних умов випробувань, тоді як сертифікація UL стосується застосовних вимог безпеки продукту.

UL TUV CQC certificates of the waterproof connector
Сертифікати UL, TUV, CQC та відповідність RoHS

Виробничі можливості HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. була заснована в 2009 році і зосереджується на дослідженнях і розробках, виробництві та продажах водонепроникних роз’ємів і кабелів. У компанії повідомляється про близько 200 співробітників і понад 8000 м² заводських площ.

  • 2009 Встановлено
  • ~200 Співробітники
  • 8000 м²+ Заводське приміщення
  • 7+ років Постачання OEM

Його виробничі потужності включають:

  • Цехи обробки форм і лиття під тиском.
  • Цехи екструзії дроту та металовиробної обробки.
  • Автоматичне обладнання для різання, зачистки, волочіння дроту та кінцевої обробки.
  • Обладнання для фрезерування, шліфування та іскрової обробки з ЧПУ.
  • Незалежні дослідження та розробки індивідуальних водонепроникних роз’ємів і кабелів.

Наші продукти проходять 100% перевірку перед доставкою, причому деякі продукти перевіряються двічі або тричі. Він також повідомляє про більш ніж семирічний досвід постачання OEM за участю Amphenol, Philips (Signify) і OSRAM.

HuaYi-FaDa waterproof connector production equipment
Власне обладнання для формування, екструзії, ЧПУ та кінцевого обладнання

Зразки, терміни виробництва та налаштування

  • Зразки:Три безкоштовні зразки на номер деталі для одноразової оцінки; витрати на доставку є додатковими.
  • Стандартний час виконання:2–3 тижні після розміщення замовлення, залежно від запасів і вимог замовлення.
  • Налаштування:Конструкції роз’ємів OEM/ODM та упаковка на основі креслень і технічних специфікацій.
  • Гарантія якості:Три роки, як зазначено в інформації компанії.
  • Експрес доставка:Орієнтовний час доставки 2–7 днів для таких служб, як DHL, UPS, FedEx або TNT.
  • Оптова доставка:Морські перевезення доступні для великих відправлень.

Для водонепроникного з’єднувача з гвинтовою кінцевою реєстрацією UL перед виробництвом перевірте кількість полюсів, діаметр дроту, діаметр кабелю, електричні характеристики, обсяг сертифікації та необхідну кількість.
