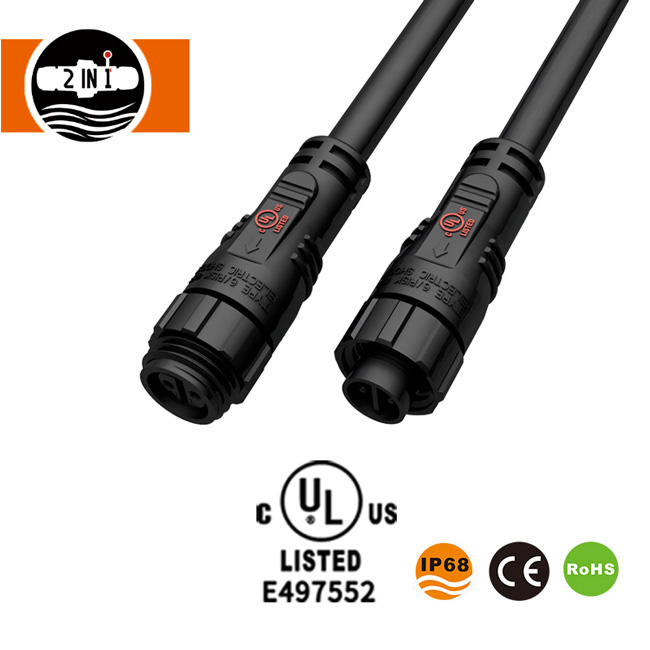

Водонепроникний кабельний роз'єм M16

Водонепроникний кабельний роз’єм HuaYi-FaDa M16 має захист IP68, 2–4 контактні конфігурації, позолочені контакти з мідного сплаву та настроювані формовані кабельні збірки для світлодіодного освітлення та промислової автоматизації. Завдяки сумісності з дротами 18–22 AWG і робочому діапазону від -40°C до +105°C, він підтримує різноманітні програми зовнішнього освітлення та електричних з’єднань. Надішліть запит на пропозицію індивідуальних варіантів кабелю та послуг OEM/ODM.

Надіслати запит

Опис продукту

Водонепроникний кабельний роз’єм HuaYi-FaDa M16 призначений для світлодіодного освітлення, промислової автоматизації та зовнішнього електричного обладнання. Серія SQ16 має захист IP68, литий кабельний вузол і пластикову з’єднувальну гайку. Доступний у 2-контактній, 3-контактній та 4-контактній версіях, він підтримує налаштовані типи кабелів і довжину для різних вимог до проводки. Ознайомтеся з повним асортиментомводонепроникні кабельні роз'єми.

Параметри дизайну та конфігурації

Серія M16 включає формовані кабельні роз’єми та безкабельні роз’єми паяного типу. Сумісні версії можна об’єднати в пару для з’єднання попередньо підключеного обладнання з внутрішньою проводкою світильників, забезпечуючи гнучкість для вузлів світлодіодного освітлення та компактних електричних пристроїв. Порівняйте цю серію з іншимиводонепроникні кабельні роз'єми.

Конструкція литого кабелю об’єднує кабель із роз’ємом, тоді як версія під пайку придатна для інсталяцій, які потребують окремого електричного завершення. Довжина і тип кабелю можуть бути налаштовані для різного розташування обладнання.

Конструктивні особливості та матеріали

Пластикова з'єднувальна гайка:Чорна гайка розроблена таким чином, щоб протистояти корозії, пов’язаній із впливом солі, що робить її придатною для зовнішнього електричного застосування.
Ущільнювальна структура:Силіконовий ущільнювач забезпечує рівень захисту роз’єму IP68 від проникнення пилу та води за певних умов випробувань.
Струмопровідні контакти:Позолочені контакти з мідного сплаву забезпечують електричну безперервність із контактним опором нижче 5 мОм.
Ізоляційний корпус:Високоефективний конструкційний пластик забезпечує корпус та ізоляцію з визначеним рейтингом вогнестійкості UL94 V-0.

Технічні характеристики

Параметр	Специфікація
Модель	SQ16
Тип роз'єму	Водонепроникний кабельний роз'єм M16
Конфігурації контактів	2-контактний, 3-контактний, 4-контактний
Ступінь захисту	IP68
Номінальний струм	5–10 А
Робоча напруга	300 В змінного струму RMS
Калібр дроту	18–22 AWG
Діаметр кабелю	4,0–9,0 мм
Витримує напругу	1500 В змінного струму протягом 1 хвилини
Контактний опір	<5 мОм
Опір ізоляції	>500 МОм
Довговічність сполучення	≥3000 циклів
Робоча температура	від -40°C до +105°C
Корпус і утеплення	Високоякісний інженерний пластик
Контактний матеріал	Позолочений мідний сплав
Матеріал ущільнення	Силікон
Рейтинг полум'я	UL94 V-0
Перераховані сертифікати продукції	UL, CE, CQC, RoHS

Застосування в освітленні та автоматизації

світлодіодне освітлення

Підходить для світлодіодних стрічок, настінних шайб, підземних світильників, ліхтарів на мотузці, світильників на поясах, світильників для штор та мерехтливих ламп. Доступні версії з кабелем і паяним типом підтримують різні схеми проводки кріплення. переглядативодонепроникні світлодіодні роз'єми.
Промислова автоматизація

Застосовується до безконтактних перемикачів, датчиків, приводів, обладнання для моніторингу потоку та компонентів польової шини, які використовують компактні водонепроникні з’єднання. Переглянутиводонепроникні круглі з'єднувачідля автоматизації.
Зовнішнє електрообладнання

Герметична з’єднувальна структура та стійка до корозії пластикова гайкова опора використовуються в сумісних зовнішніх установках.

M16 Waterproof Cable Connector applications

Чому обирають нас?

HuaYi-FaDa працює під керівництвом ShenZhen 2 IN 1 Technology Co., Ltd., заснованої в 2009 році. Компанія спеціалізується наводонепроникні кабельні роз'ємиі кабельні збірки, з виробничими можливостями, що охоплюють розробку прес-форм, лиття пластмас під тиском, екструзію дроту, обробку обладнання та виробництво кабелів.

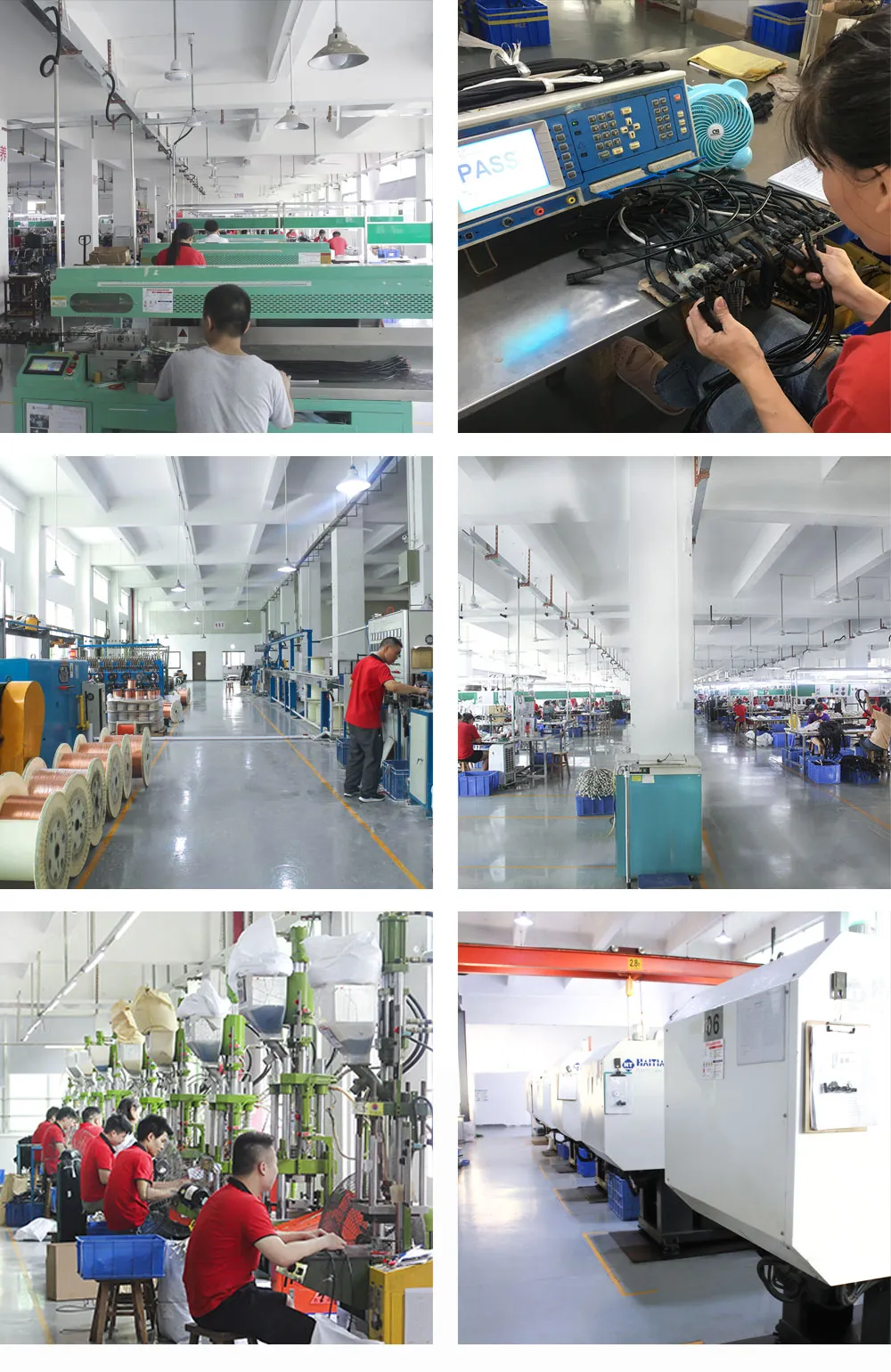

Фабрика займає понад 8000 м², на ній працює приблизно 200 людей. Виробниче обладнання включає верстати для вертикального та горизонтального лиття під тиском, автомати для різання дроту та обробки клем, фрезерні верстати з ЧПУ, шліфувальні верстати та обладнання для іскрової обробки.

Послуги OEM/ODM включають індивідуальні роз’єми та кабельні збірки з можливістю вибору типу кабелю, довжини кабелю та конфігурації контактів. Сертифікати на рівні компанії та сертифікати якості включають UL, CE, RoHS, ISO 9001, TUV і CQC. Дивіться повністюдіапазон водонепроникних кабельних роз’ємів.

Три зразки на номер деталі доступні безкоштовно для одноразового запиту, а доставка оплачується окремо. Термін виготовлення становить приблизно два-три тижні після підтвердження замовлення. Експрес-доставка через DHL, UPS, FedEx або TNT зазвичай займає від двох до семи днів, тоді як для партійних відправлень доступна морська доставка.

Підтвердьте конфігурацію контактів, тип і довжину кабелю, діаметр дроту та необхідну кількість перед виробництвом. Переглянути всіводонепроникні кабельні роз'єми.

Переглянути продукт

Гарячі теги: Водонепроникний кабельний роз’єм M16, роз’єм M16 IP68, формований кабельний роз’єм M16, водонепроникний роз’єм освітлення, спеціальний водонепроникний кабель
