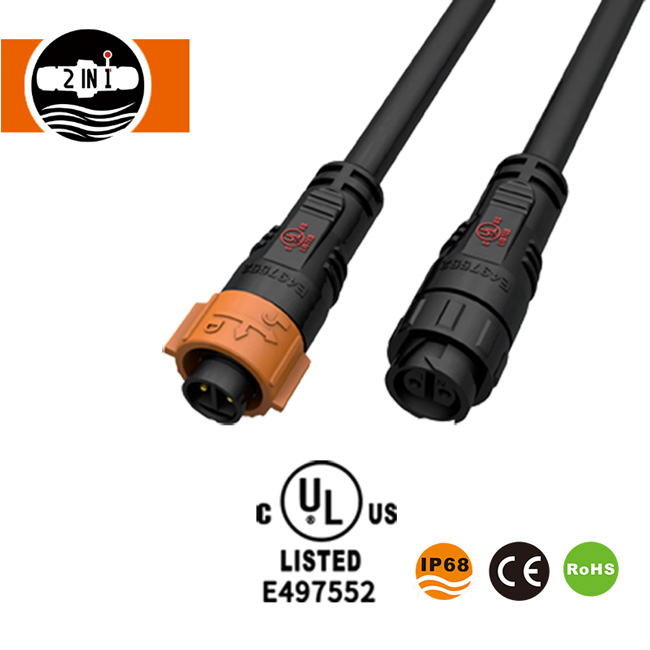

Водонепроникний кабельний роз’єм M16 із автоматичним блокуванням, внесений до списку UL

Водонепроникний з’єднувач кабелю з автоматичним блокуванням M16 HuaYi-FaDa, внесений до списку UL, має установку з замком, захист IP68 і 2-контактні, 3- або 4-контактні конфігурації для світлодіодного освітлення та промислової автоматизації. Завдяки сумісності з проводами 18–22 AWG і настроюваним типам і довжині кабелю серія SA16 підтримує гнучкі конструкції підключення. Запит на пропозицію для спеціальних кабельних збірок і варіантів OEM/ODM.

Надіслати запит

Опис продукту

Внесено до списку UL · Автоматичне блокування M16

Водонепроникний з’єднувач кабелю з автоматичним блокуванням M16 HuaYi-FaDa, внесений до списку UL, поєднує в собі механізм з’єднання push-lock із захистом IP68 для світлодіодного освітлення та обладнання промислової автоматизації. Серія формованих кабелів SA16 пропонує 2-контактні, 3-контактні та 4-контактні конфігурації, жовті або сині пластикові з’єднувальні гайки, а також налаштовані типи та довжину кабелів для різних вимог встановлення.

особливості

З’єднання Push-Lock для зручного встановлення

У SA16 використовується конструкція з’єднання push-lock для швидкого сполучення між сумісними половинками роз’єму. Його чорний корпус поєднується з жовтою або синьою пластиковою з’єднувальною гайкою, що забезпечує вибір зовнішнього вигляду для різних конструкцій обладнання. Пластмасовий з’єднувальний компонент розроблено для захисту від корозії, пов’язаної з впливом солі.

Варіанти формованого кабелю та паяного типу

Стандартна версія SA16 складається з кабелю, об’єднуючи кабель і роз’єм в одну збірку. Тип і довжину кабелю можна налаштувати для різних схем проводки.

Також доступний безкабельний паяний роз’єм, який можна поєднати з версією з литим кабелем у сумісних конфігураціях. Ці опції підтримують конструкції освітлення, які вимагають різних домовленостей про завершення.

Захист IP68 для освітлення та автоматизації

З’єднувач має ступінь захисту IP68 і силіконовий ущільнювач. Позолочені контактні штирі з мідного сплаву забезпечують електричне з’єднання, тоді як для корпусу та ізольованих компонентів використовується високоякісний інженерний пластик.

Технічні характеристики продукту SA16

Пункт	Специфікація
Назва продукту	Водонепроникний кабельний роз’єм M16 із автоматичним блокуванням, внесений до списку UL
Модель	SA16 формований з кабелем
Спосіб підключення	Натискний замок
Конфігурації контактів	2-контактний, 3-контактний, 4-контактний
Колір роз'єму	чорний
Горіхового кольору	Жовтий або синій
Ступінь захисту	IP68
Калібр дроту	18–22 AWG
Діаметр кабелю	4,0–9,0 мм
Тип і довжина кабелю	Можливість налаштування
Номінальний струм	5–10 А
Робоча напруга	300 В змінного струму RMS
Витримує напругу	1500 В змінного струму протягом 1 хвилини
Контактний опір	<5 мОм
Опір ізоляції	>500 МОм
Довговічність сполучення	≥3000 циклів
Робоча температура	від -40°C до +105°C
Матеріал корпусу	Високоякісний інженерний пластик
Контактний матеріал	Позолочений мідний сплав
Матеріал ущільнення	Силікон
Рейтинг полум'я	UL94 V-0
Перераховані сертифікати	UL, CE, RoHS

UL Listed M16 Waterproof Auto Lock Cable Connector

Додатки

LED освітлення:Світлодіодні стрічки, світлодіодні настінні шайби, підземні ліхтарі, мотузкові ліхтарі, поясні ліхтарі, штори та мерехтливі ліхтарі. переглядативодонепроникні світлодіодні роз'єми.
Обладнання автоматизації:Безконтактні перемикачі, пристрої моніторингу потоку, компоненти польової шини, датчики та виконавчі механізми. Переглянутиводонепроникні круглі з'єднувачі.
Зовнішнє електрообладнання:Герметичні кабельні з’єднання для сумісного освітлення та електричних вузлів, які потребують захисту IP68.

Конфігурації та налаштування конектора SA16

Серія SA16 підтримує різні варіанти монтажу проводів за допомогою формованого кабелю та версії роз’ємів під пайку без кабелю. Конструкція push-lock дозволяє з’єднувати сумісні половинки роз’єму без різьбового з’єднання, що робить його придатним для освітлювальних вузлів, які вимагають зручного встановлення та прокладання кабелю.

Доступні налаштування типу та довжини кабелю, тоді як 2-контактні, 3-контактні та 4-контактні версії охоплюють різні схеми підключення. Чорний корпус роз’єму можна поєднати з жовтою або синьою пластиковою з’єднувальною гайкою, що дозволяє підходити до різних конструкцій обладнання.

FAQ

Як працює з'єднання SA16 push-lock?

Він з'єднується, зштовхуючи сумісні половини разом без різьбового з'єднання, що дозволяє швидше встановлювати у вузьких місцях.

Чи можна формований кабель SA16 підключити до безкабельної версії пайки?

так У сумісних конфігураціях одна сторона може бути версією з литим кабелем, а інша сторона — роз’ємом під пайку без кабелю.

Як вибрати між 2-контактним, 3-контактним і 4-контактним SA16?

Підберіть кількість контактів до необхідних провідників: 2-контактний для простих пар живлення або сигналу, 3-контактний із заземленням або додатковим сигналом, 4-контактний для більшої кількості провідників.

Що потрібно вказати під час налаштування типу та довжини кабелю?

Укажіть довжину кабелю, тип кабелю, AWG або поперечний переріз, кількість жил і конфігурацію контактів. Креслення допомагає підтвердити маршрут і орієнтацію роз’єму.

Як слід обслуговувати SA16, щоб зберегти герметичність IP68?

Використовуйте зовнішній діаметр кабелю в межах 4,0–9,0 мм, переконайтеся, що силіконове ущільнення встановлено належним чином, повністю зафіксуйте натискний замок і перевірте ущільнення на наявність пошкоджень під час обслуговування.

Отримайте ціну на роз’єм M16 з автоматичним блокуванням

Запитайте ціну на водонепроникний кабельний з’єднувач M16 з автоматичним блокуванням із переліком UL із указанням бажаної кількості контактів, характеристик кабелю та розташування роз’ємів. HuaYi-FaDa також пропонує підтримку OEM/ODM для індивідуальних кабельних збірок і запитів на зразки, щоб допомогти оцінити придатність продукту для вашої програми.

Поділіться своєю кількістю контактів, характеристиками кабелю та розташуванням роз’ємів, щоб отримати індивідуальну ціну. Дивіться повністюВодонепроникний кабельний роз'єм ULдіапазон.
